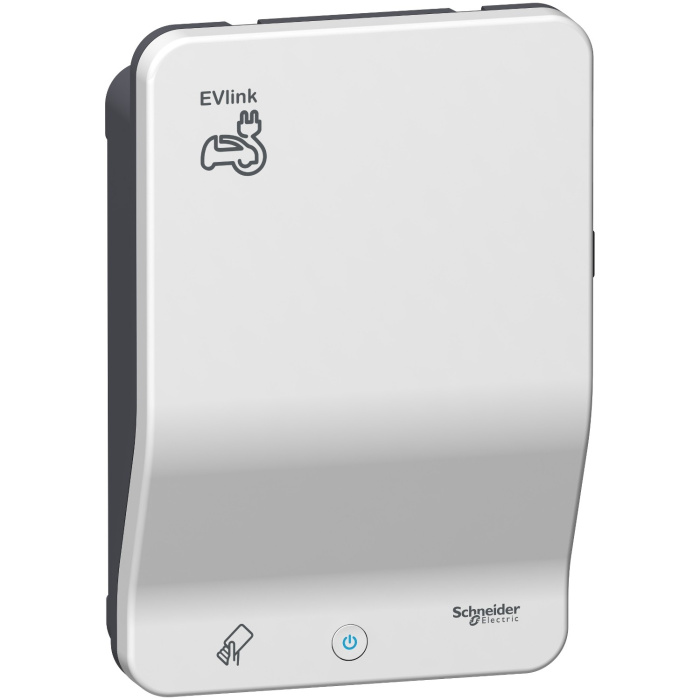

Schneider Electric EVlink Smart Wallbox

Plaša izvēle

Uzlādes staciju piedāvājums:

• Maksimālā uzlādes jauda: 4 kW vai 22 kW ar vienfāzes vai trīsfāžu barošanas
• Maksimālo uzlādes strāvu var noregulēt no 8A līdz 32A
• T2 kontaktligzda ar slēģi vai bez
• T2 kontaktligzda ar slēģi + E tipa mājas

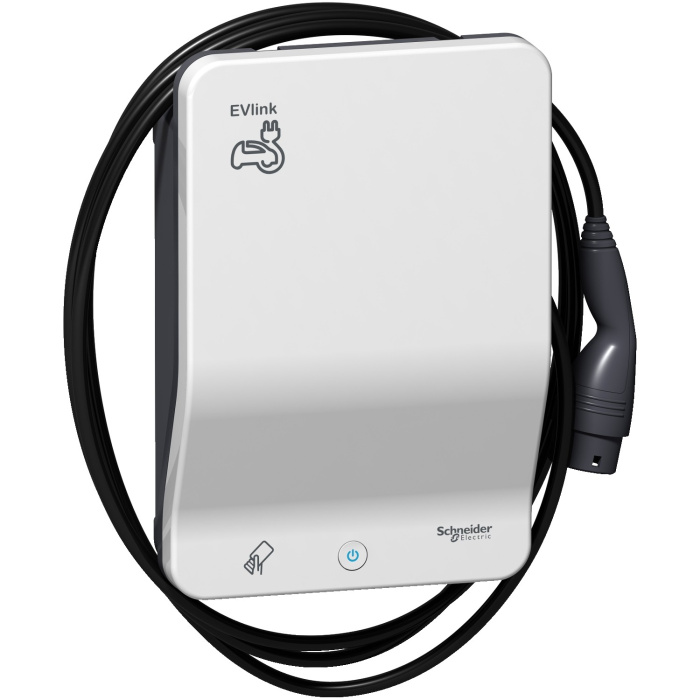

• Pievienots kabelis ar T1 vai T2 spraudni
• Taustiņu bloķēšana vai lietotāja autentifikācija ar RFID

Uzlādes stacija QR Code

• Lai iegūtu produkta datu lapu vai pievienotos klientu apkalpošanas centram ar lietotni “mySchneider”, noskenējiet QR kodu, ar QR koda lasītāja aplikāciju
• Lai piekļūtu uz mākoņa bāzētajai EcoStruxureTMobjekta ekspertu aplikācijas lietojumprogrammas uzturēšanas organizatoram: uzlādes stacijas reģistrācija, tehniskās apkopes pārskati, (skatīt 31.lpp.)

Izturība/stabilitāte

• Lielas slodzes kontaktligzda ar sudraba pārklājumiem, lai izvairītos no kontaktu pārkaršanas
• Ļoti izturīgs pret mehāniskiem triecieniem: IK10
  • Piemērots lietošanai ārpus telpām: IP54

Viegla uzstādīšana un ērta lietošana

• Stiprināms pie sienas vai uz statīva
  • 1 vai 2 uzlādes stacijas, kuras uzstādītas uz viena staba
  • Viegla vadu pievienošana
  • Integrēta jaudas mērīšana
• Interfeiss ar ārēju MID enerģijas
• Parametru iestatīšana, izmantojot tīmekļa serveri, kas iestrādāts uzlādes stacijā

Enerģijas pārvaldība

• Kavēta uzlāde, ko lokāli kontrolē vadu kontakts, lai atliktu uzlādi ārpus pīķa laika
• Pagaidu strāvas ierobežojums, līdz iestatītajai vērtībai, ko kontrolē kontakts, lai samazinātu kopējo iekārtas patēriņu un samazinātu strāvas pārtraukuma
• Kavēto uzlādi un strāvas ierobežošanu var kontrolēt arī ar EV slodzes vadības sistēmu.Sistēmu iespējams pārraudzīt caur OCPP vai ēku vadības sistēmu caur Universāls savienojums pārraudzībai
• Vadu Ethernet: 3 porti
  • Wi-Fi modulis kā aksesuārs
  • 3G/4G modems kā aksesuārs
• OCPP 1.5 vai OCPP 1.6 interfeiss

Pakalpojumu piedāvājums

• Vispasaules tīkls ar sertificētiem uzstādītājiem, kuri nodrošina uzstādīšanu uz vietas, nodošanu ekspluatācijā, apkopes plāniem, kā arī remonta un aktīvu pārvaldības līgumus, pēc pieprasījuma
• Klientu apkalpošanas centri visā pasaulē

Optimizēta uzbūve

• Savrupa vai klasterizēta uzbūve
• Pievienots vai nepievienots uzraudzībai (izmantojot OCPP 1.5 vai OCPP 1.6 komunikācijas protokolu).

Raksturlielumi

Enerģijas padeve

• Smart Wallbox var barot ar vienu vai trīs fāzēm
• 220-240 V, vienfāzes – 50/60 Hz
  • 380-415 V, trīsfāžu – 50/60 Hz

Nominālā uzlādes strāva

• T2/T2S kontaktligzda: no 8A līdz 32A (rūpnīcas iestatījumos 16A)
• TE kontaktligzda: 10A

Elektrības patēriņš

• Enerģijas patēriņš vadības signāliem (strāvas ierobežojums vai aizturētais starts): 5 mA 24 V DC

Zemējuma sistēmas shēma

• TT, TN-S, TN-C-S
• IT (var būt nepieciešams pievienot izolējošu transformatoru, lai varētu veikt uzlādi noteiktiem transportlīdzekļiem)

Mehāniskās un vides īpašības

• Aizsardzības klase: IP55
  • Trieciena aizsardzības kods: IK10
  • Darba temperatūra: no -30°C līdz +50°C
• Uzglabāšanas temperatūra: no -40°C līdz +80°C
  • Pievienotā kabeļa garums: 4.5 m

Pieeja uzlādei

• Atslēgas bloķēšana
• Lietotāja autentifikācija, izmantojot RFID žetonu, karti. Attālināta autentifikācija ar vadības sistēmu vai locāli nodefinētām kartēm
  • 13.56 MHz RFID lasītājs ar čipu Mifare Ultralight, Mifare Classic 1K / 4K, I Code SLI, Tag-it HFI, EM4135 un citas (zem ISO/IEC 14443 A&B, ISO/IEC 15693 protokola)
    Piezīme: Ņemot vērā to, ka tirgū pieejamie standarta RFID žetoni tiek ļoti bieži modificēti, mēs iesakām iepriekš veikt pārbaudi ar konkrēto uzlādes staciju, lai pārliecinātos par savietojamību.
• Katrai RFID tipa uzlādes stacijai, līdzi tiek pievienoti 10 RFID kartes.

Garantija

• 24 mēneši visam EVlink diapazonam

Standarti

• IEC/EN 61851-1 ed 2.0
• IEC/EN 61851-22 ed 1.0
• IEC/EN 62196-1 ed 2.0
• IEC/EN 62196-2 ed 1.0

Savienojamība

• Vadu Ethernet: 3 porti
  – Ports 1: LAN
  – Ports 2: Wi-Fi or 3G/4G
  – Ports 3: pieslēgums pie datora, lai nodotu ekspluatācijā
• Wi-Fi modulis kā aksesuārs
  • 3G/4G modems kā aksesuārs
• OCPP 1.5 vai OCPP 1.6 interfeiss

Enerģijas mērīšana

• Integrēts jaudas mērījums
• Interfeiss ar ārēju MID enerģijas skaitītāju

Nodošana ekspluatācijā

• Parametru iestatīšana, izmantojot tīmekļa serveri, kas iestrādāts uzlādes stacijā.
