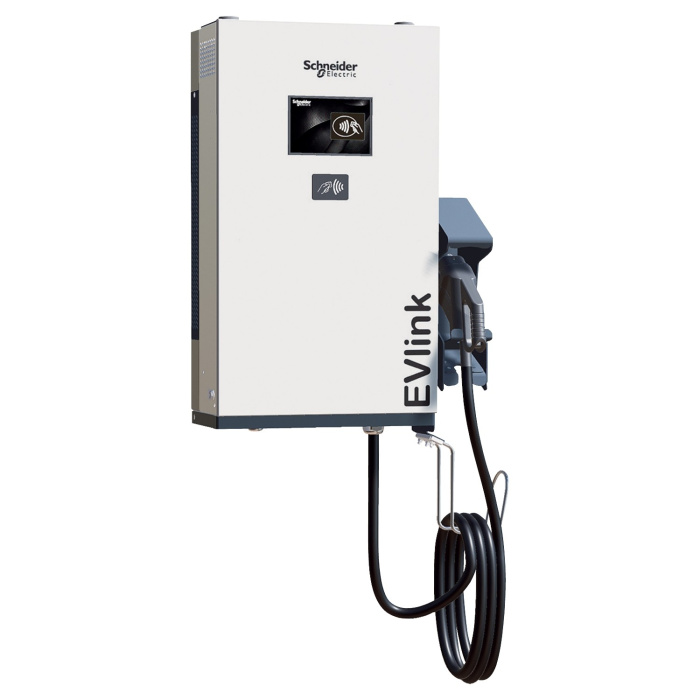

Schneider Electric EVlink DC fast charge

24 kW – 1 kontaktligzda / viens standarts
24 kW – 2 vai 3 kontaktligzdas / dažādi standarti

24 kW stacijas ir spējīgas uzlādēt elektrisko transportlīdzekli mazāk kā vienas stundas laikā.

Diapazons aptver ļoti dažādas vajadzības, izvēloties vienu no stacijām:

• 1 kontaktligzda, CHAdeMO vai CCS Combo 2
• 2 kontaktligzdas, CHAdeMO + CCS Combo 2
• 3 kontaktligzdas, CHAdeMO + CCS Combo 2 + AC Tips 2 (priekšējā kontaktligzda ar vāku, maiņstrāvai)

Komunikācija ar dubulto modemu, atsevišķiem procesiem un apkopes uzraudzībai.

Installation

Iekštelpās vai ārpus tām

• Stiprināms uz sienas vai uz zemes, ar papildu pjedestālu
• Uzstādīšana mazāk kā 2 stundu laikā (ja barošanas kabelis jau ir uzstādīts)

Apkope

Īsāks apkopes laiks, lai optimizētu darba laiku, jo nav gaisa filtru, kas jāmaina, kā arī korpuss ir robusts (IP54, IK10)

Lietošana

EVlink Fast Charge stacijas ir paredzētas, lai ātri uzlādētu Jūsu transportlīdzekli: 80% jaudas, tiek uzlādēti mazāk kā 1 stundas laikā.

24 kW – 1 kontaktligzda / viens standarts:

• Uzlādes stacijas nodrošina ātru uzlādi auto tirdzniecības vietās, servisa centros, kravas transportlīdzekļiem vai uzņēmuma autoparkam.

24 kW – 2 vai 3 kontaktligzdas / dažādi standarti:

• uzlādes stacijas ir ideāli risinājumi tirdzniecības centriem, restorāniem, autostāvvietām vai jebkurai darva vietai, koplietošanas ēkām.

Raksturlielumi

Mehāniskās un vides īpašības

• Aizsardzības pakāpe: IP54 (izņemot kabeļus)
• Mehāniskās aizsardzības pakāpe: IK10
• Darba temperatūra: -25°C / +50°C (ar samazinājumu virs 35°C)
• Uzglabāšanas temperatūra: no -20°C līdz 45°C
• Darba augstums: maks. 2000 m.
• Relatīvais mitrums: no 10% līdz 95%

Barošanas tīkls un uzlādes režīms

• Barošanas avots: 380 – 480 V, 3P + N + Earth, 50 – 60 Hz
• Nominālā barošanas strāva: 37 A

Līdzstrāvas uzlāde

• Uzlāde 4. režīmā (IEC 61851-23)
• Uzlādes jauda: 24 kW
• Uzlādes spriegums/strāva: no 150 līdz 530 V DC / no 1.5 līdz 65 A ar CHAdeMO, CCS Combo 2 kontaktligzdām
• Aizsargāts pret īssavienojumiem, pārslodzi;
• Noplūdes strāvas automāts uz DC izvadi;
• Aizsargāts pret pārkaršanu, temperatūras regulācija
• Kabeļa garums: 3.25 m

Uzlāde ar maiņstrāvu (tikai uzlādes stacijām ar 3 kontaktligzdām)

• Uzlāde 3. režīmā (IEC 61851-22) (Charging in Mode 3 (IEC 61851-22))
• Uzlādes jauda: 22 kW
• Aizsargāts pret īssavienojumiem, pārslodzi;
• Aizsargāts no pārkaršanas, temperatūras regulācija
• Uzlādes spriegums/strāva: 400 V ± 10% AC, 3P + N + Earth, 32 A max., ar priekšējo AC T2 kontaktligzdu

Komunikācija

• Bezvadu 3G modems
• OCPP 1.6 LAN/TCP IP protokols

Lietotāja interfeiss

• 7 collu skārien jūtīgs ekrāns
• RFID karšu lasītājs

Dimensijas (skapis bez kontaktligzdas/kabeļa)

• Sienas stiprinājums (mm): H 860 x L 507 x W 250
• Monostandarts uz pjedestāla (mm): H 1533 x L 536 x W 336
• Multistandarts uz pjedestāla (mm): H 1835 x L 536 x W 336
